Le moteur d'animation

Le coeur de LaumioAnimator réside dans son moteur d'animation, représenté par la classe LaumioAnimation (fichiers laumioanimation.h et laumioanimation.cpp). Celui-ci a, nécessairement dans l'ordre indiqué, besoin des informations suivantes :

• Au moins un objet Laumio, représenté par la classe Laumio (fichiers laumio.h laumio.cpp). Si l'adresse IPv4 d'un Laumio physique est spécifiée, et si ce Laumio et l'ordinateur utilisé sont sur le même réseau, alors la lampe réagira à la partition créée quand celle-ci sera jouée. S'il n'y a aucune adresse indiquée, le moteur ne fait que simuler la partition.

  L'attribut m_laumios de LaumioAnimation est un vecteur (un tableau dynamique) stockant des structures LaumioInfo. Chaque structure LaumioInfo contient le pointeur d'un objet Laumio et un vecteur des pointeurs vers des objets Animation. La méthode LaumioAnimation::newLaumio() se charge d'ajouter des Laumio au moteur.

• Au moins une animation, qui doit être un objet héritant de la classe abstraite Animation, et ce pour chaque objet Laumio pointé. Si aucune animation n'est indiquée, le moteur ne plante pas mais rien ne se passera.

  L'attribut m_animationsStorage est la liste de toutes les animations. Cet attribut est un vecteur stockant les pointeurs des objets Animation générés. Les pointeurs des animations sont aussi répartis dans m_laumios en fonction du Laumio auquels ils sont rattachés. La méthode LaumioAnimation::newAnimation(int, QString) se charge d'ajouter des animations au moteur.

  Une animation, dont on parlera plus précisément dans la section suivante, doit obligatoirement avoir un instant de début fromStart, une durée duration, un priorité priority et se définit par un "factoryName" qui est relié à la classe fille considérée.

• Eventuellement un fichier sonore, dont l'adresse est stockée sous forme de QString par l'attribut m_audioSource (voir la méthode LaumioAnimation::set_audioSource()).

Une fois la partition dûment complétée (même de manière minimaliste), le moteur est prêt à être utilisé, contrôlé par les méthodes play(int), pause() et stop(). Le moteur est cadencé par un timer qui lui fait lancer l'animation à chaque tick. L'intervalle de temps est défini en dur à 100ms. Un calcul d'animation est aussi forcé au début et à la fin de chaque animation. Le moteur d'animation corrige aussi d'éventuels décalages liés aux temps de calcul en se confontant à l'horloge du système d'exploitation.

Actuellement, le moteur ne gère pas indépendamment toutes les leds d'un même Laumio. Celui-ci s'allume intégralement d'une seule couleur.

Les animations

Toutes les animations héritent de la méta-classe Animation . Toutes les animations ont nécessairement deux attributs indiquant en secondes le temps de début fromStart et la durée d'animation duration. A ceci s'ajoute la priorité priority, qui permet de superposer des animations (et évite ainsi certains problèmes de raccord) , la valeur de priorité la plus haute donnant... la priorité. Les couleurs sont gérées en RGB ou spécifiées par des noms "standards".

Les animations disponibles et éprouvées sont les suivantes :

• Animation constante ConstantColor : Joue une couleur constante, définie par un attribut color.
• Animation progressive ProgressiveColor : fait varier la couleur de firstColor vers lastColor, en suivant une forme progressive slopeSignal. Actuellement, la seule forme progressive proposée (celle par défaut) est "linear", soit un progression affine entre les couleurs de début et de fin.
• Animation pulsatile PulsingColor : fait varier la couleur entre lowerColor et upperColo, en suivant une forme oscillante pulseSignal, de fréquence frequency et de retard delay. Actuellement, la seule forme oscillante disponible (celle par défaut) est "sinus". A noter que dans la définition de la classe, la couleur varie autour d'une moyenne meanColor avec une amplitude varColor et une pulsation pulsation en guise de fréquence.
• Animation pulsatile bornée BoundedPulsingColor : fait varier la couleur depuis un intervalle compris entre firstLowerColor et firstUpperColor vers un intervalle compris entre lastLowerColor et firstLowerColor. L'évolution de la borne haute upperColor (resp. la borne basse lowerColor) est donnée par une forme progressive upperBoundSignal (resp. lowerBoundSignal) entre firstUpperColor et lastUpperColor (resp. firstLowerColor et lastLowerColor). A chaque pas de temps, la couleur est choisie par une forme oscillante dont les paramètres d'amplitude et de moyenne sont calculés à partir des deux bornes, la forme pulseSinal, la fréquence frequency et le retard delay étant à spécifier.

L'interface

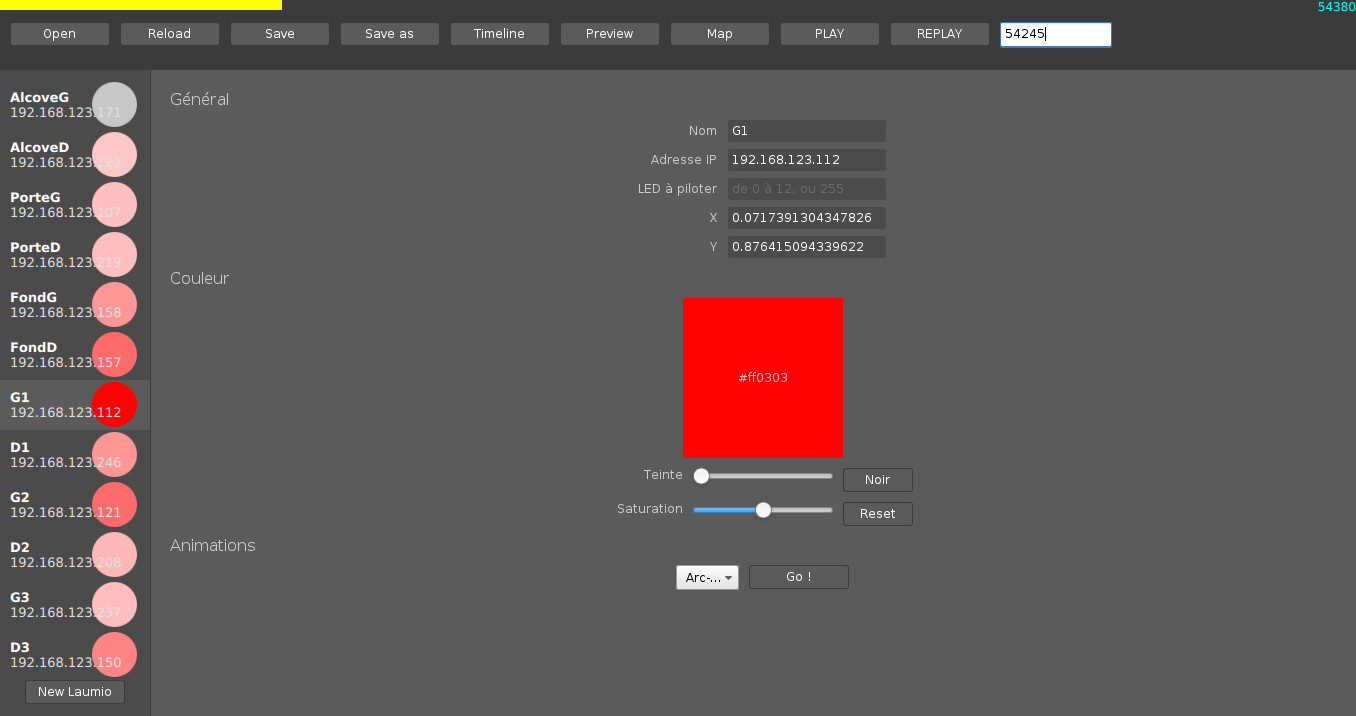

La preview

L'onglet de preview permet de nommer un Laumio sélectionné, de lui attribuer une adresse IP, et de le positionner précisément sur la map. Il est de même possible de contrôler les couleurs des leds de manière indépendante (la valeur 255 signifie "toutes les leds") et de lancer des animations prédéfinies.

Cet onglet permet de différencier les laumios, notamment quand il s'agit ensuite de les positionner précisément dans une pièce.

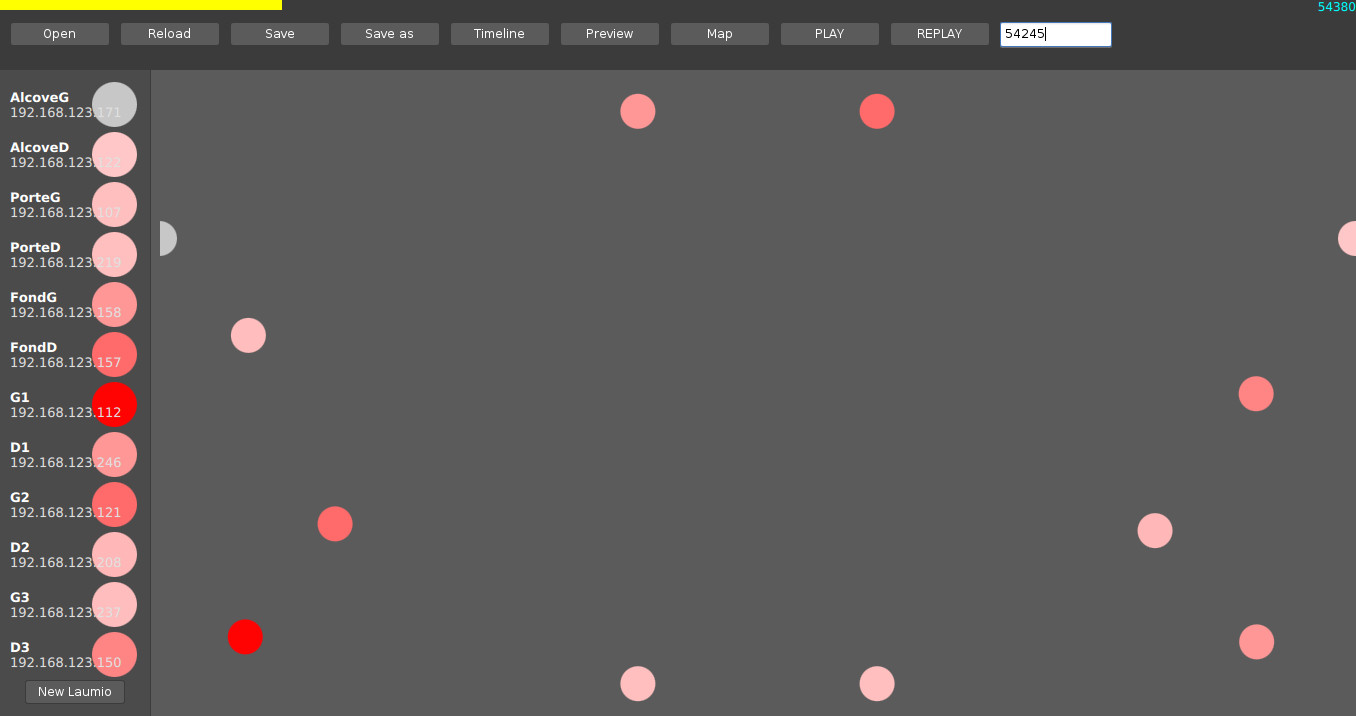

La map

La map est un carré dont les coordonnées sont pour le moment comprises entre (0,0) et (1,1). L'origine est située en haut à gauche, le x augmentant en allant vers la droite et les y en descendant. Il est possible de déplacer les Laumios sur la map en glisser-déplacer pour représenter grossièrement la disposition d'une installation de Laumios.

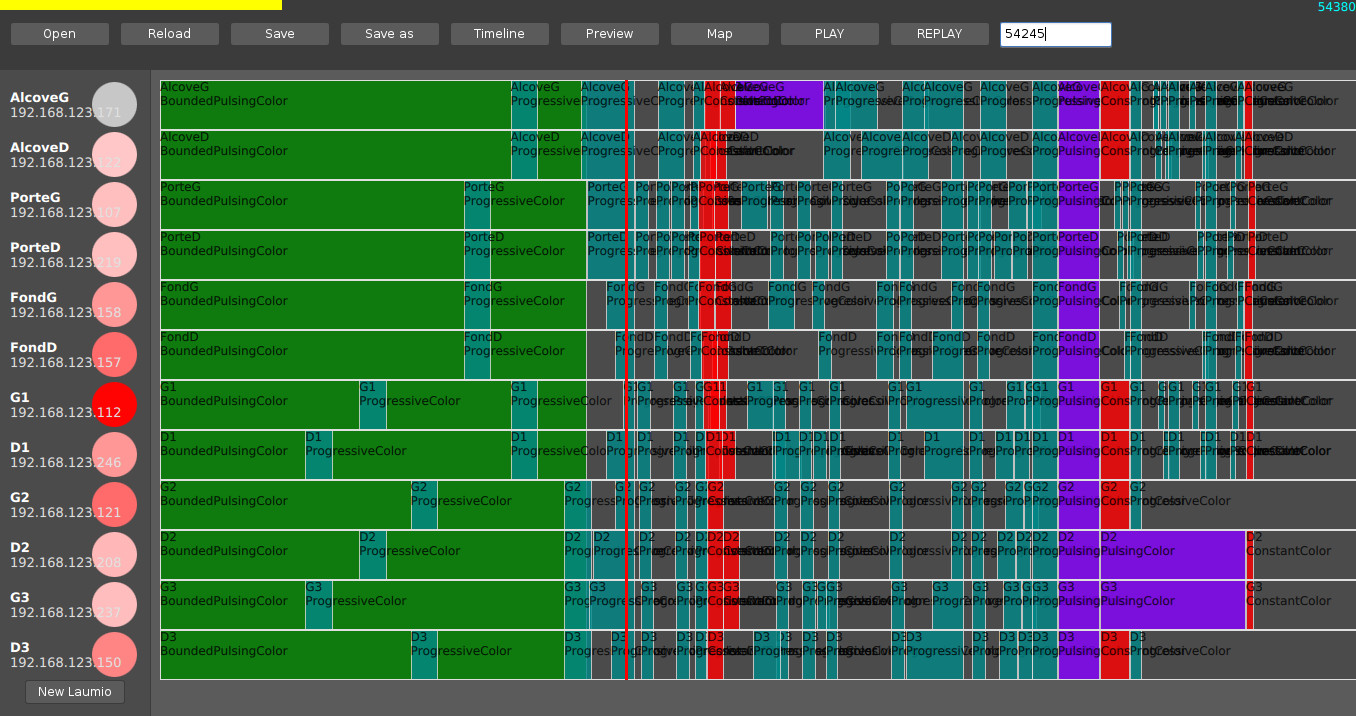

La timeline

La timeline représente la partition lumineuse, là où l'on va pouvoir composer ! Pour ajouter une animation à un Laumio (ou au canal associé, en réalité), il faut cliquer dans le canal directement aligné avec le nom du Laumio visé.

• Un clic gauche dans le vide du canal va permettre d'ajouter une animation.
• Un clic gauche dans une animation permet de modifier ses paramètres.
• Un clic droit sur une animation la supprime.
• Les glisser-déplacer sont possibles pour changer le temps de début d'une animation dans un canal.
• Un copier-coller est possible : ctrl+clic gauche sur une animation permet de la copier, ctrl+clic droit permet de la coller dans le canal pointé par le curseur.

{
    "animations": [
        {
            "anims": [
                {
                    "color": "#000000",
                    "duration": 2.5,
                    "fromStart": 0.0,
                    "priority": 5,
                    "type": "ConstantColor"
                },
                ...
            ],
            "laumio": {
                "ip": "192.168.0.1",
                "name": "Laumio",
                "port": 6969,
                "x": 0,
                "y": 0.25
            }
        },
        ...
    ],
    "audioSource": "file:///tmp/audioSource.wav"
}

Les signaux

Les signaux sont l'évolution à venir pour créer un système complexe d'animations. Ceux-ci ne remettent pas en cause les animations déjà existantes mais offrent un moyen de les enrichir considérablement et de proposer des fonctions de calcul de couleur totalement configurables et inédites, dépendant uniquement de la créativité du développeur ou du compositeur.

Dans le principe, un signal est un objet utilisant le temps d'animation pour renvoyer une valeur entre 0 et 1, qu'il faudra ensuite utiliser dans une animation avec des paramètres de couleur. La particularité est qu'un signal peut être développé pour appeler plusieurs autres signaux et les mélanger. Il est donc facile d'imaginer une pléthore de signaux canoniques calculant d'une part des valeurs ou d'autre part associant des

Le tout est importable ou exportable en JSON. Même si la notation devient potentiellement lourde avec un énorme enchaînement de signaux (sauf en améliorant la représentation dans le JSON) mais que l'on a la folie de vouloir écrire à la main la description du signal, il faut alors dérouler cet enchaînement en suivant le principe de la notation polonaise.

La pioche à idées

Des idées, il y en a toujours à revendre... ou à laisser gratuitement à disposition. En voici quelques-unes pour qui voudrait aider sur LaumioAnimator mais ne saurait pas quoi faire !

• Plus de facilité ! Ajouter une fonctionnalité de recherche de laumios connectés au réseau.
• Plus de mémoire ! Ajouter une fonctionnlité d'enregistrement de la map avec les infos des Laumios.
• Plus de simplicité ! Forker LaumioAnimator pour le rendre utilisable sur ordiphone et pour répondre à des besoins simples.
• Plus de complexité ! Gérer les animations des laumios led par led et non pas en remplissage intégral.
